Спеціальна версія
Логістика — це більше, ніж перевезення з точки A в точку B. Вимоги у цій сфері такі різні, як галузі промисловості, з якими вона пов’язана. Якщо наші серійні машини не підходять для виконання специфічних задач на вашому підприємстві, можливо, вам потрібне індивідуальне рішення.
У таких рішеннях, наприклад, спеціальний вантажний блок поєднується із серійним приводним блоком. Та ще й саме так, як потрібно для ваших транспортних і логістичних процесів. Щоб створювати оптимальні транспортні рішення для промислового використання, ми поєднуємо ефективні засоби інжинірингу та інновації зі знаннями процесів і виробництва одного з провідних постачальників систем для внутрішньої логістики підприємств.
Для Jungheinrich розробка спеціальних версій машин — ключовий аспект орієнтації на клієнтів. Залежно від ступеня адаптації до вимог клієнта та кількості ми виготовляємо машини спеціального призначення малими серіями чи поштучно або індивідуалізуємо наявні рішення. При цьому вирішальне значення має те, чого ви хочете досягти за допомогою такої машини.
Ось кілька прикладів спеціальних версій наших машин:
Друк / паперова промисловість
Завдання
• Галузь: паперова промисловість
• Вантаж: рулони паперу
• Місце використання: обробка паперу
• Машина: режим керування з платформи, бічні сидіння та платформа, вантажопідйомність 3000 кг
Рішення

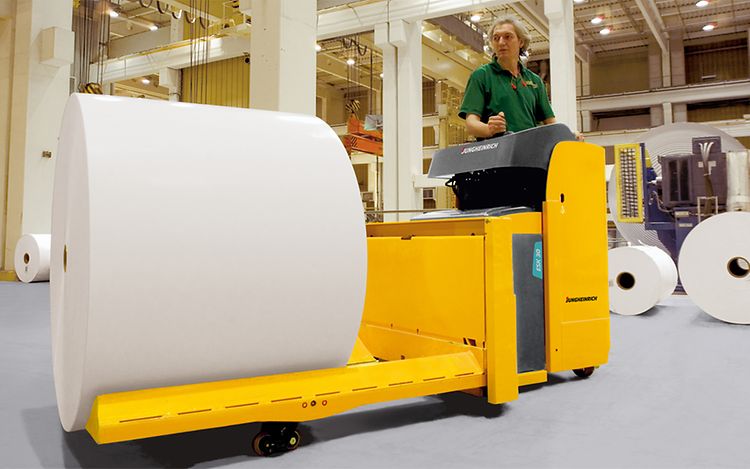

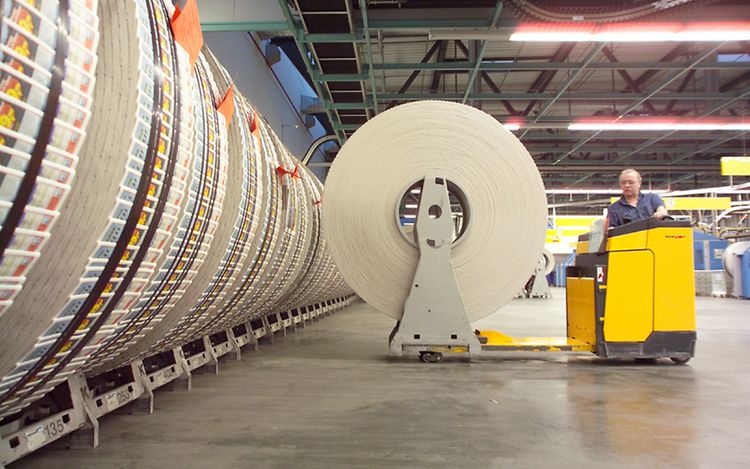

Транспортер для рулонів паперу ESK 30
• Вантажний блок з привареною призматичною підкладкою
• Спарені вантажні ролики, без гальм
• Загальна довжина/ширина: 2650/1200 мм
• Підйом: 125 мм
• Рулони паперу діаметром від 690 до 1510 мм

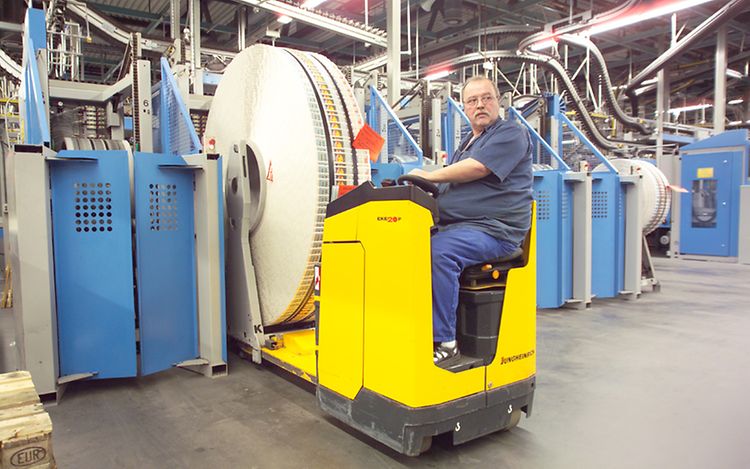

Завдання:
• Галузь: видавництво
• Вантаж: рулони для друку
• Місце використання: друкарня
• Машина: режим керування з платформи, бічне сидіння
• Вантажопідйомність 2000 кг
Рішення:
транспортер рулонів для друку EKE 20 P
• Платформа для встановлення стійки з рулоном для друку
• Механізм фіксації для безпечних поворотів
• Досить зручне сидіння для перевезень на великі відстані
• Сповільнений хід, коли кут повороту керма більше 25°
• Розблокування вантажного блока лише після зупинки машини

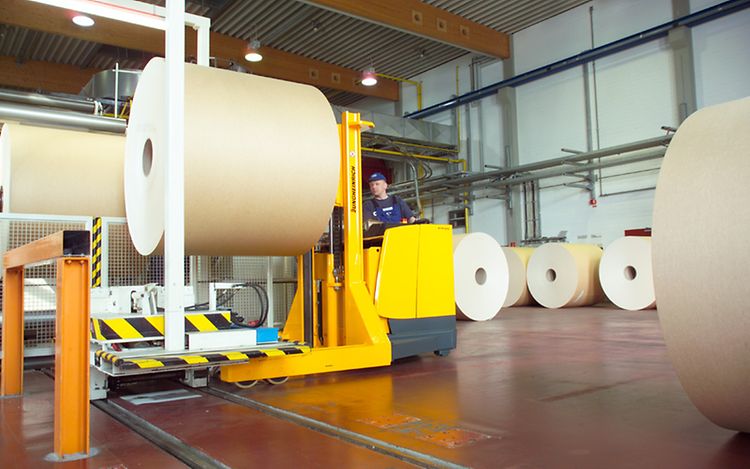

Завдання:
• Галузь: паперова промисловість
• Вантаж: рулони картону
• Машина: режим керування з платформи, бічне сидіння
• Вантажопідйомність 3500 кг
Рішення:

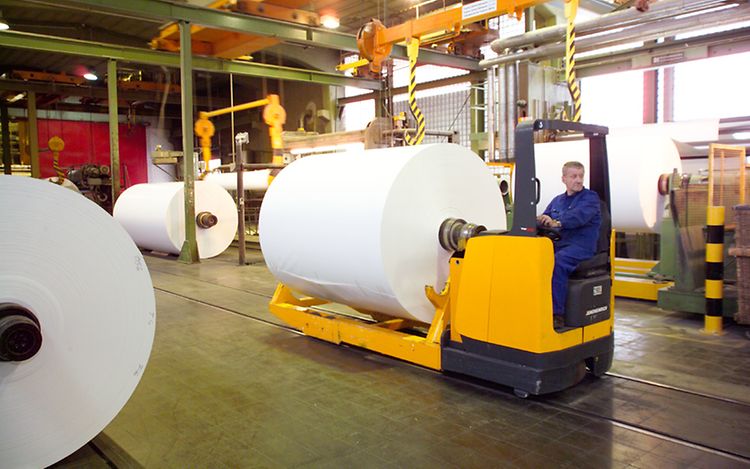

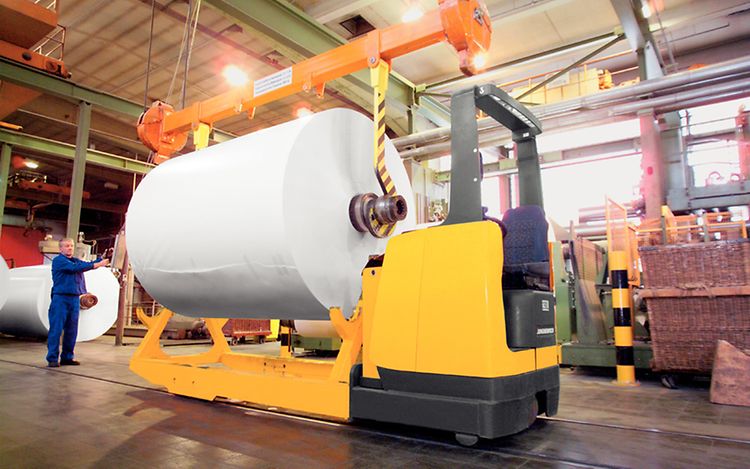

транспортер для рулонів паперу ETB 35
• Вісь із дистанційним керуванням, що може повертатися за годинниковою стрілкою та проти без обмежень
• Вулколанові вантажні колеса з гальмами
• Загальна довжина: 2670 мм
• Загальна ширина: 1740 мм
• Висота підйому: 1550 мм
• Відстань до центру ваги: 675 мм
• Крутний момент несної осі: 11 000 Н·м
• Проста підйомна рама
Завдання:
• Галузь: паперова промисловість
• Замовник: Scheufelen GmbH
• Вантаж: рулони паперу/сіна
• Місце використання: друкарня
• Машина: режим керування з платформи, бічне сидіння
• Вантажопідйомність 6000 кг
Рішення:

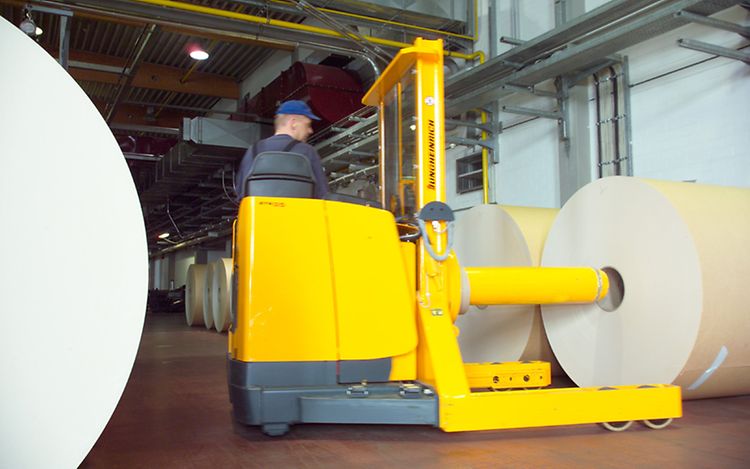

транспортер для рулонів паперу ETW 60
• Гідравлічна кермова система
• Вантажний блок як фланцевий вузол
• Вулколанові вантажні колеса (295 x 100 мм)
• Загальна довжина: 4100 мм
• Загальна ширина: 1120 мм
• Платформа у вигляді чаші

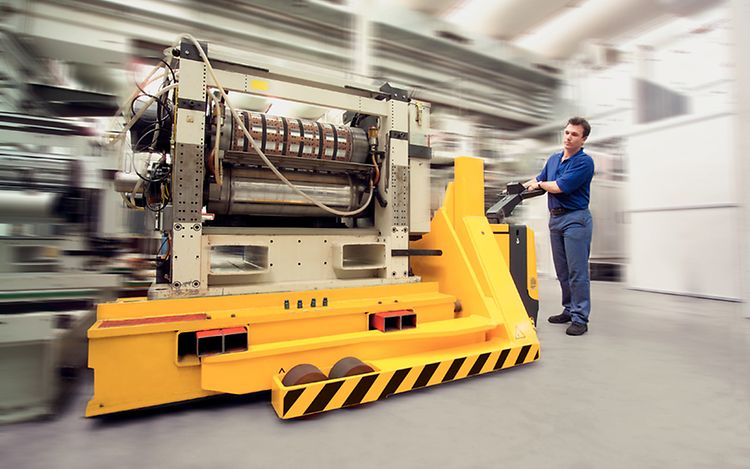

Завдання:
• Галузь: пакувальна промисловість
• Вантаж: друкарські інструменти
• Місце використання: виробництво/цех
• Машина: режим пішого супроводу, система керування за допомогою руків’я, вантажопідйомність 7000 кг
Рішення:

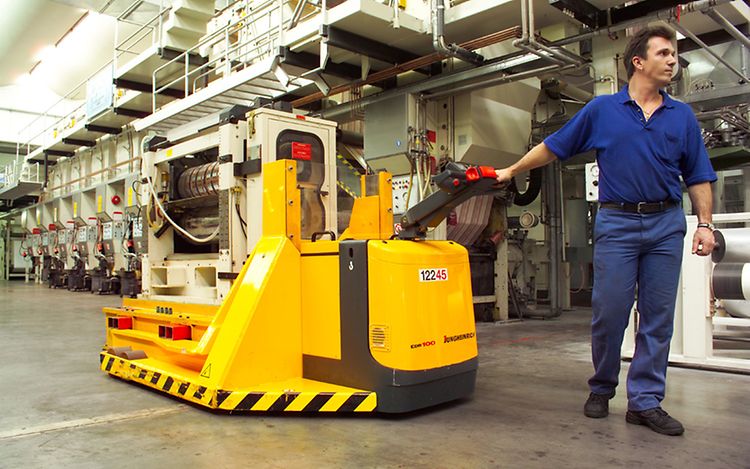

ширококолійний підйомний візок EDB 100
• Ширококолійний вантажний блок із ввареною монощоглою
• Підйомна каретка з привареними елементами, розрахованими на особливе навантаження
• Модифікований кермовий механізм
• 4 вулколанових вантажних колеса (без гальм)
• Швидкість руху з вантажем: 3,5 км/год
Промисловість

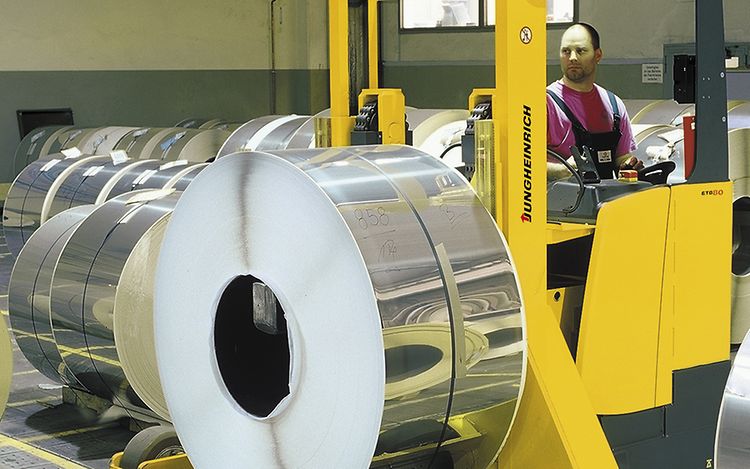

Завдання:
• Галузь: виробництво листової сталі
• Вантаж: рулони листової сталі (тонколистовий прокат)
• Місце використання: Склад / виробничий цех зі сталевою плиткою
• Машина: режим керування з платформи, бічне сидіння
• Вантажопідйомність 8000 кг
Рішення:
транспортер для рулонів ETB 80
• Кріплення у вигляді осі
• Вантажозахоплювальний пристрій збільшеної ширини
• Вантажний блок як фланцевий вузол
• Проста підйомна рама
• Дзеркало для точного вирівнювання осі
• Дверцята, сталева захисна конструкція, посилена обшивка
• Спеціальні шини

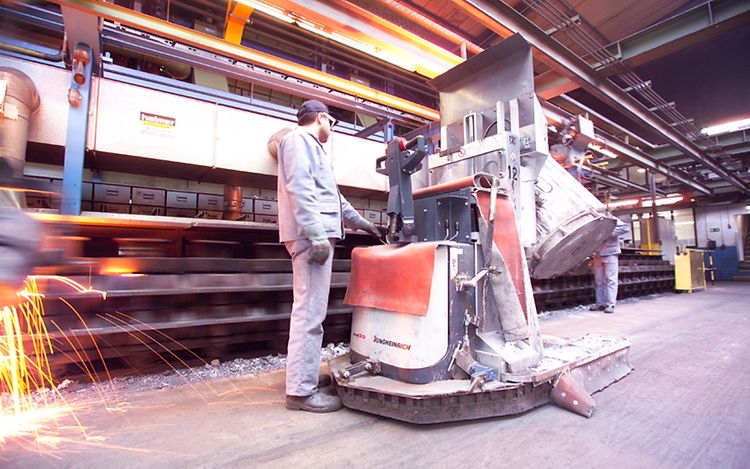

Завдання:
• Галузь: металургія
• Вантаж: розплавлена сталь у тиглях
• Місце використання: ливарня
• Машина: режим пішого супроводу, механізм перекидання
• Вантажопідйомність: 2000 кг
Рішення:

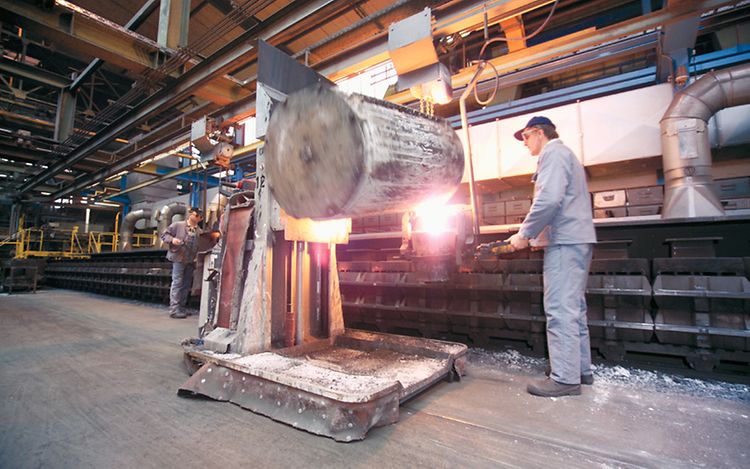

транспортер для тиглів EDB 20
• Надзвичайно термостійкий кожух, що закриває машину з усіх боків
• Поворотне коло для точного керування процесом перевертання тигля
• Легка у використанні електрична система керування за допомогою руків’я для режиму пішого супроводу
• Розширені колісні балки для максимальної стабільності
• Підніжка по всьому периметру для дотримання безпечної відстані до контуру машини
• Заповнена піском ванна для крапель розплаву
Завдання:
• Галузь: постачання комплектуючих для автомобільної промисловості
• Вантаж: інструменти для термоперетворювачів
• Місце використання: виробничі цехи
• Висота підйому не менше 1500 мм
• Вантажопідйомність: 7500 кг, якщо відстань до центру ваги вантажу 1200 мм
Рішення:

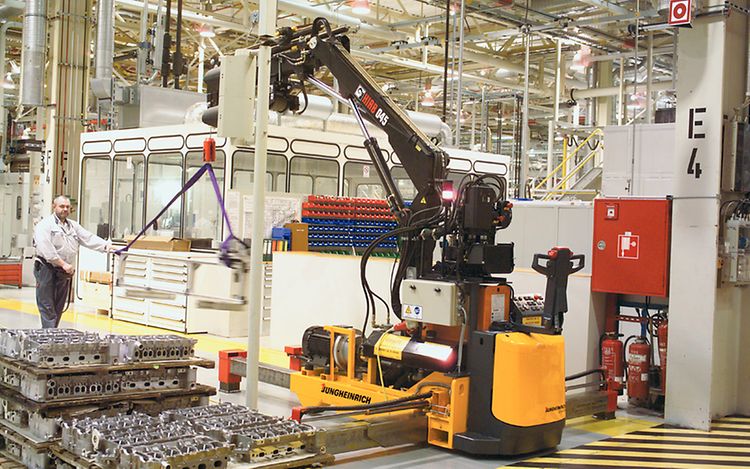

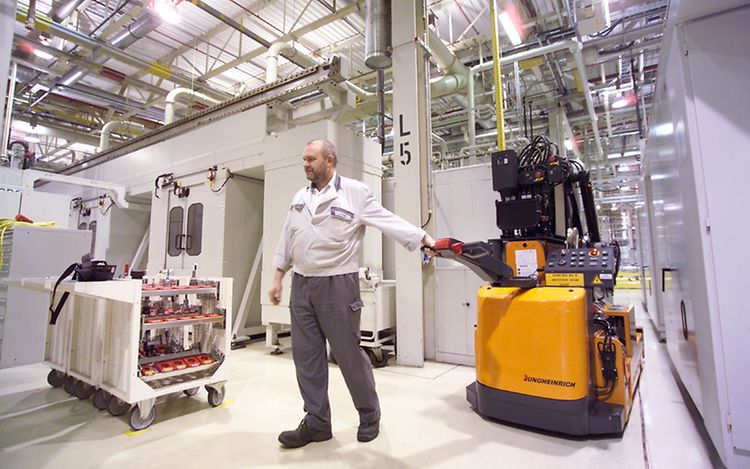

навантажувач з крановою стрілою EDB 135
• Привод: ED
• Поворотна кранова стріла
• Переміщення стріли за допомогою гідравлічного циліндра подвійної дії
• Спарені вулколанові вантажні колеса
• Проста підйомна рама
• speedCONTROL
Завдання:
• Галузь: машинобудування
• Вантаж: інструменти/заготівки
• Місце використання: виробництво
• Машина: режим пішого супроводу
• Вантажопідйомність 600 кг
Рішення:
мобільний кран EDK 06
• Висота висування до 7200 мм
• Двигун постійного струму для керування під час руху (живлення від акумулятора)
• Трифазний двигун для керування краном (живлення від електромережі)
• Телескопічні важелі з гідравлічними опорами
• Також можливе керування краном через радіозв’язок

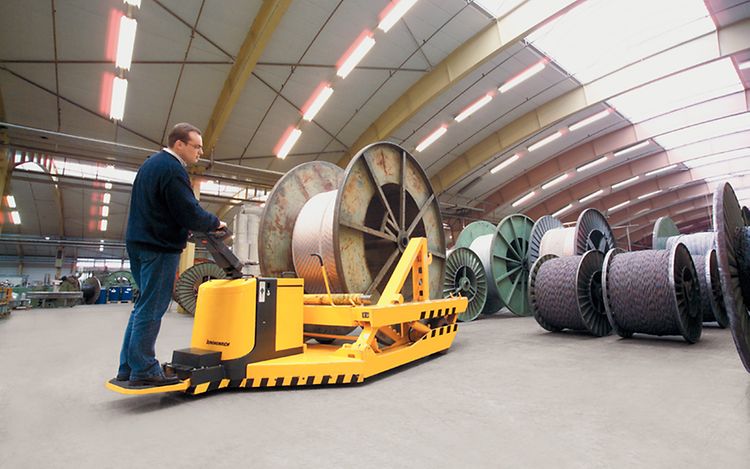

Завдання:
• Галузь: виробництво кабелів
• Вантаж: кабельні котушки різних розмірів
• Місце використання: виробничий цех
• Машина: піше керування / керування водієм, надбудований навантажувач
• Вантажопідйомність 9000 кг
Рішення:

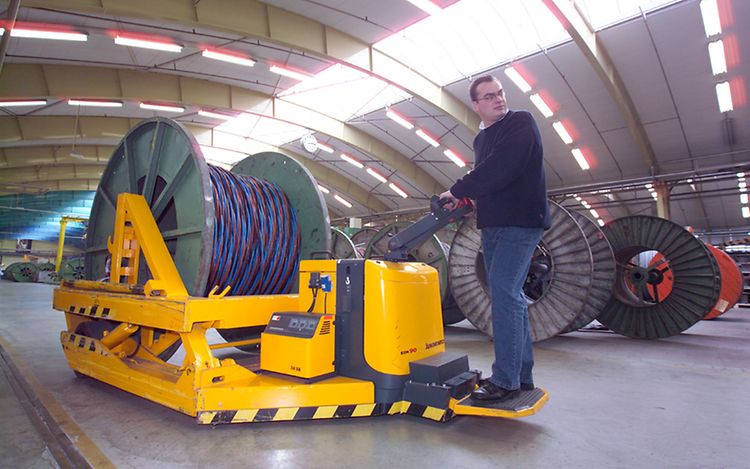

балочний транспортер EDK 90
• Вантажний блок як фланцевий вузол
• Платформа для роботи стоячи, що відкидається вгору
• Підйом вантажу без контакту з підлогою
• Опорні підшипники для розмотування кабельної котушки
• Фіксатор для підйомного пристрою
• Загальна довжина: 3405 мм
• Загальна ширина: 2025 мм
Завдання:
• Галузь: меблева промисловість
• Вантаж: розкрій лісоматеріалу
• Місце використання: місце розкрою / склад
• Машина: режим керування з платформи, бічне сидіння
• Вантажопідйомність 2000 кг
Рішення:

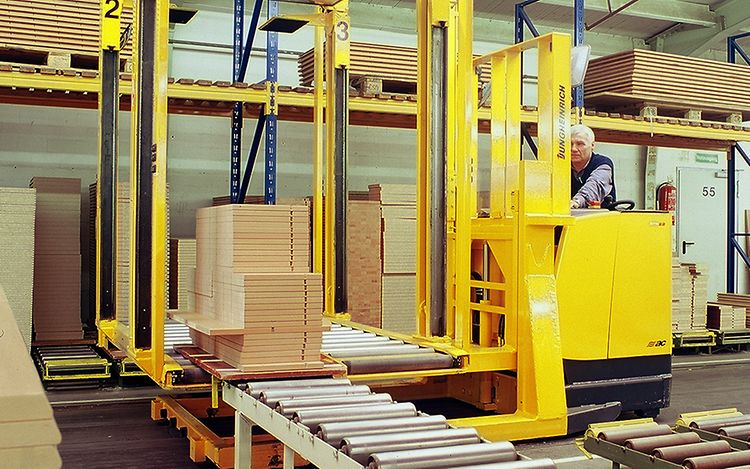

Вантажний пристрій з роликовими транспортерами ETW 22
• Шасі з 8 окремими колесами
• Гідравлічна платформа для підйому, опускання й повороту вантажу
• Два роликові транспортери з незалежним приводом
• Гідравлічний притискач (телескопічний)
• Загальна довжина: 4025 мм
• Загальна ширина: 1750 мм
Хімія/фармацевтика

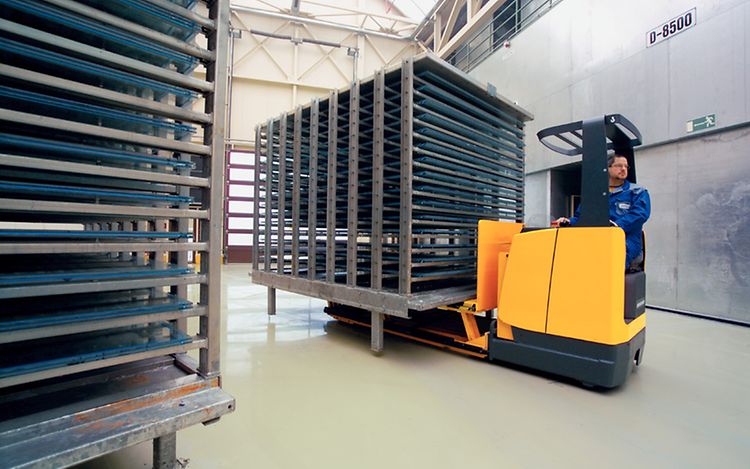

Завдання:
• Галузь: хімічна промисловість
• Вантаж: плексиглас
• Місце використання: доменні печі
• Машина: режим керування з платформи, бічне сидіння
• Вантажопідйомність: 10 000 кг
Рішення:

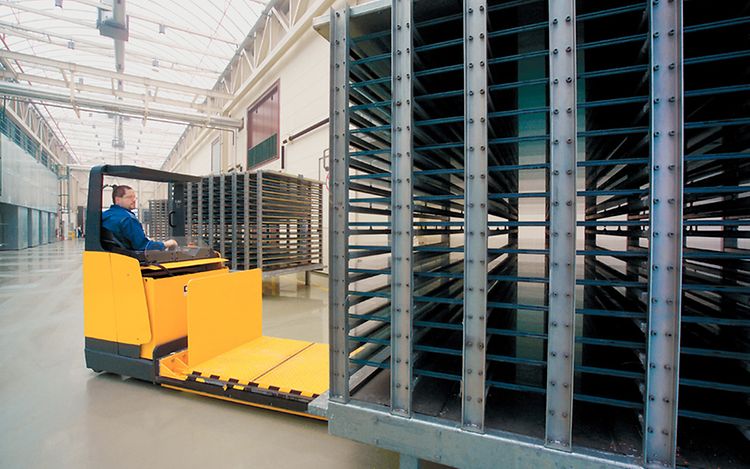

візок із платформою ETH-P 100
• Висота проходу 310—490 мм
• Загальна довжина: 4650 мм
• Загальна ширина: 1120 мм
• Підйом: 300 мм
• Довжина платформи: 3100 мм
• Підйомні важелі з опорою на підшипники
• Відтяжні пружини для прискорення опускання
Автомобільна промисловість
Завдання:
• Галузь: автомобільна промисловість
• Вантаж: легкові автомобілі різних моделей
• Місце використання: наприклад, майстерня з виготовлення прототипів
• Машина: режим пішого супроводу, спеціальне кріплення для осі легкового автомобіля, надзвичайна маневреність
Рішення:

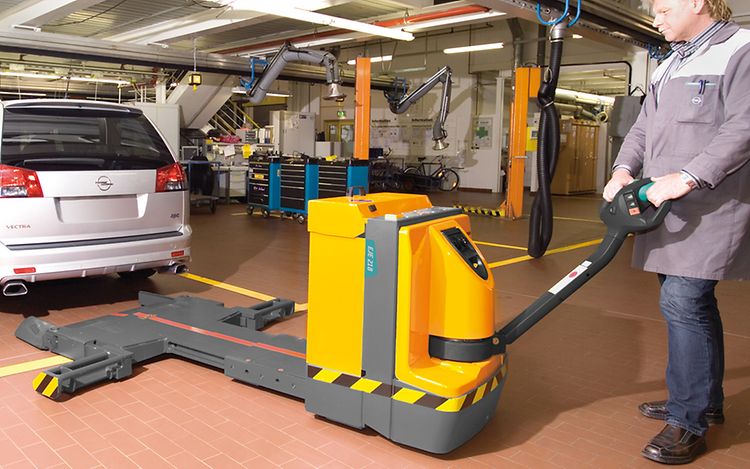

транспортер для легкових автомобілів EJE 218
• Спеціальний вантажний блок із затискним пристроєм
• Телескопічний механізм для регулювання під кожну модель
• Можливість повороту відносно осі автомобіля завдяки поворотним вантажним колесам
Напої
Завдання:
• Галузь: виробництво напоїв
• Вантаж: стійки з цистернами для вина
• Місце використання: винний погріб
• Машина: лише режим пішого супроводу, без платформи для роботи стоячи, система керування за допомогою руків’я,
вантажопідйомність 8000 кг
Рішення:

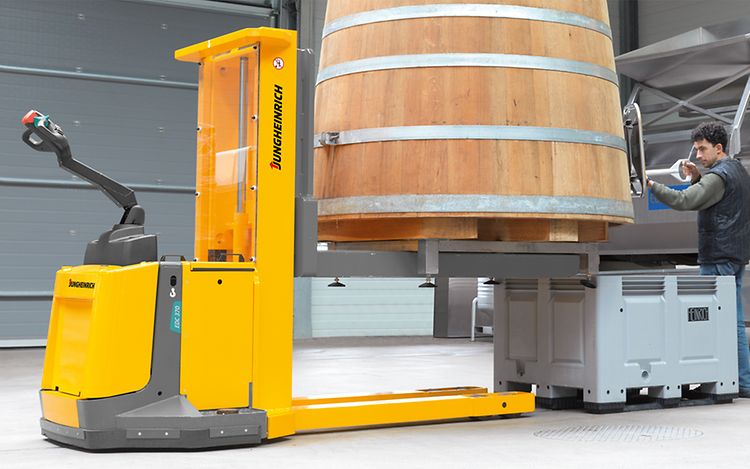

Високопідйомний візок EDC 370
• Довжина вил 2000 мм
• Посилена рама
• Посилений спеціальний вантажний блок • Проста підйомна рама
• Вила коробчастого перерізу (зовнішні сторони): h = 140 мм, t = 30 мм, e = 230 мм
Аеропорт

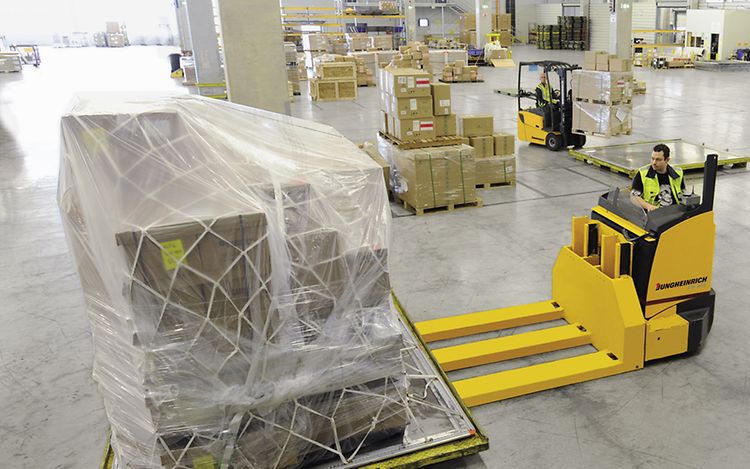

Завдання:
• Галузь: логістика аеропорту
• Вантаж: ящики
• Місце використання: аеропорт
• Машина: режим керування з платформи, бічне сидіння, вантажопідйомність 7500 кг
Рішення:
низькопідйомний візок ETE 475
• Довжина вил 3000 мм
• Потрійні вила
• Магнітні гальма
• Доступ до акумулятора для заміни з двох боків
• Вулколанові шини
